Sondermaschinenbau
Von der Konstruktion bis zur Montage und anschließendem Service werden im Sondermaschinenbau komplexe Fertigungsmaschinen / Fertigungsstraßen für unsere Kunden realisiert.
Hierbei können sämtliche Arbeitsschritte des Prozesses inhouse abgewickelt werden. Hohe Flexibilität und kurze Entscheidungswege runden unsere Stärken in diesem Bereich ab.
Entnadelungsmaschine
Techn. Daten:
| Nutzlast: | 50 kg |
| Nadelbrettbreite: | 200 - 325mm |
| Nadelbrettlänge: | 3.800mm |
| Ausdruckstempel: | 100 x 40mm gehärtet |
| Trennscheibe: | ø350mm |
Zum Automatisierten Entnadeln von Nadelbrettern, welche z.B. in der Vliesstoffproduktion benötigt werden. Diese Bretter sind mit mehreren Zehntausend Nadeln bestückt, welche in regelmäßigen Abständen erneuert werden müssen. Diese Maschine trennt den oberen, gehärteten Teil der Nadeln, durch eine rotierende Trennvorrichtung, ab. Anschließend werden die Nadelstümpfe vollautomatisiert durch durch einen Ausdrücker aus dem Brett gestoßen. Nach dem Ausstoßvorgang kann der Brett mit neuen Nadeln bestückt werden und ist bereit für den nächsten Einsatz.

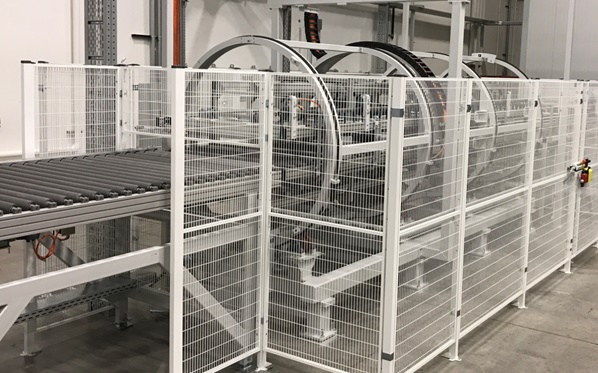

Trommelwender für Plattenmaterial – Typ TW600
Techn. Daten:
| Nutzlast: | 500 kg |
| Plattenbreite: | 1.600mm |
| Plattenhöhe: | 300mm |
| Wendezeit: | 6 sec |
| min/max Geschwindigkeit: | 0,1 – 40m/min |
Zum Wenden von Plattenmaterial wie zum Beispiel Möbel, Kunststoffplatten, Hartschaumplatten bei beidseitiger Flächenbearbeitung.
Die Bauteile flächig über Niederhalter während des Wendevorgang in Position gehalten.
Das Einfördern bzw. Ausfördern der Ware kann durch Rollen- oder Ketten geschehen.
Es könne auch mehrere Einzelzuschnitte (Chargen) in einem Vorgang gewendet werden.

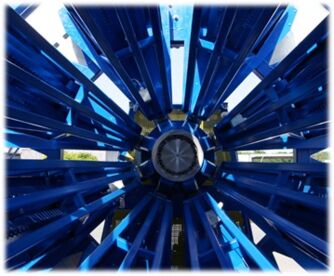

Großringbundwickler mit Automatiktrommel – Typ GRB 5000
Techn. Daten:
| Nutzlast: | 5.000 kg |
| max. Wickelbreite: | 2.400mm |
| max. Wickelhöhe: | 900mm |
| min/max Wickelkern: | 1,9m – 2,5m (stufenlos) |
| min/max Geschwindigkeit: | 0,1 – 10m/min |
Großrindwickler zum aufwickeln von Kunststoffrohren mit einem Durchmesser von bis zu ø200mm. Die Trommel besteht aus 8 Segmenten, welche einzeln aus Fachwerken bestehen. Diese Fachwerke übertragen die Lasten auf den Tragstern, sodass keine vordere Abstützung notwendig ist. Die Trommel kann stufenlos im Durchmesser verstellt werden, sodass ebenfalls nach erfolgter Herstellung des Ringkörpers, der Kerndurchmesser verringert werden kann und der Ring leicht entnommen werden kann.
Zusätzlich ist die gesamte Anlage über ein Rollen verschiebbar, welches eine flexible Nutzung der Anlage an verschieden Linien möglich macht.
Schwerlast Modulbandförderer MBF 1200/4500
Techn. Daten:
| Nutzlast: | 4.500 kg |
| Nutzbreite: | 1.200mm |
| Nutzlänge: | 4.500mm |
| Modulband: | 2 zoll |
| Vorschub: | 5 m/min |
Schwerlast Förderer als Modulbandförderer. Der Modulbandförderer besteht aus einem Stahlgestell und einer extrem robusten Modulbandkette mit einer Größe von 2 Zoll. Die Abmaße der Fördertechnik sind kundenspezifisch und können an Ihren Begebenheiten angepasst werden. Fördergeschwindigkeit je nach Last zwischen 5 und 20 m/min.
Palettenwender PL15
Techn. Daten:
| Nutzlast: | 1.500 kg |
| Palettenbreite: | 2.850mm |
| Spannbereich: | 400- 2500mm |
| Wendezeit: | 20sec |
| Hydraulischer Antrieb |
Zum Wenden von verschiedenen Gütern auf Paletten. Die Anlage spannt und dreht über hydraulische Antriebe. Die Spannung erfolgt zentrisch, sodass die Mechanik geschont wird. Die Synchronisierung der beiden Spannklammern erfolgt über Zahnriemen. Der Palettenwender PL15 ist äußerst robust konstruiert und besticht durch minimalen Wartungsaufwand.
Alternativ kann eine Rampe mitgeliefert werden. Der Zuführbereich wird durch Lichtschranken gesichert. Seitlich ist mittels Maschinenschutzzaun gesichert.
